有機EL(OLED)
SOAR CORPORATION
ONLINE EXHIBITION
有機EL(OLED)
ベーシックカテゴリーをご紹介します
すぐにご使用いただける標準品
初期投資不要、小ロットで購入可能
評価キットもご用意しています
先端技術カテゴリーをご紹介します
先端技術を駆使したディスプレイと光源
透過型、超薄型、インセル型タッチパネルなど
ベーシックカテゴリー
先端技術カテゴリー
最先端のディスプレイと特殊光源をカスタム仕様でご提案
ベーシックカテゴリー
はんだ付け不要!
お手軽に点灯評価
初期投資不要
小ロットでご購入できます。
標準品の外形サイズで
4種のカスタマイズが可能です。
サイズも解像度も思いのままに。
ご要求仕様を実現します。
先端技術カテゴリー
最先端のディスプレイと特殊光源を
カスタム仕様でご提案
ディスプレイ、だけじゃない。
「特殊光源」
初期投資不要で、
すぐにご使用いただける

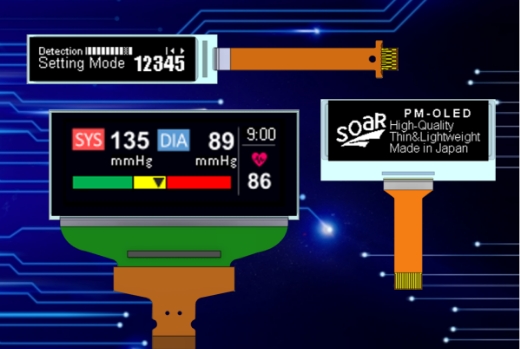

スタンダードモデル
0.5~3.6インチの表示サイズから、お客様製品に合った標準品をお選びいただけます。
「初期投資不要」「サンプル・小ロット購入」「短納期」「評価キット対応」でお客様のご要望にお応えします。

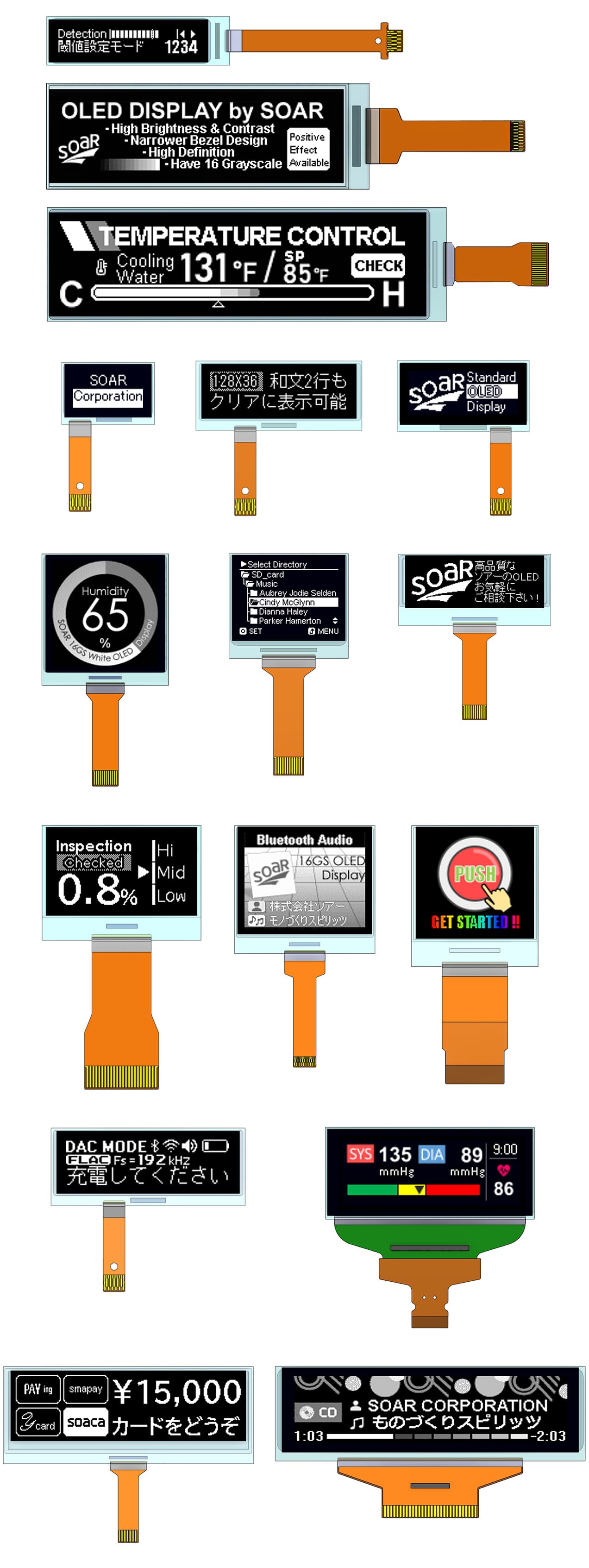

スタンダードモデル ラインアップ
ラインアップ・スペック表
サイズや解像度などの仕様、資料ダウンロードはこちらです。
評価キット
点灯・評価いただける評価キットをご用意しております。
デモ機

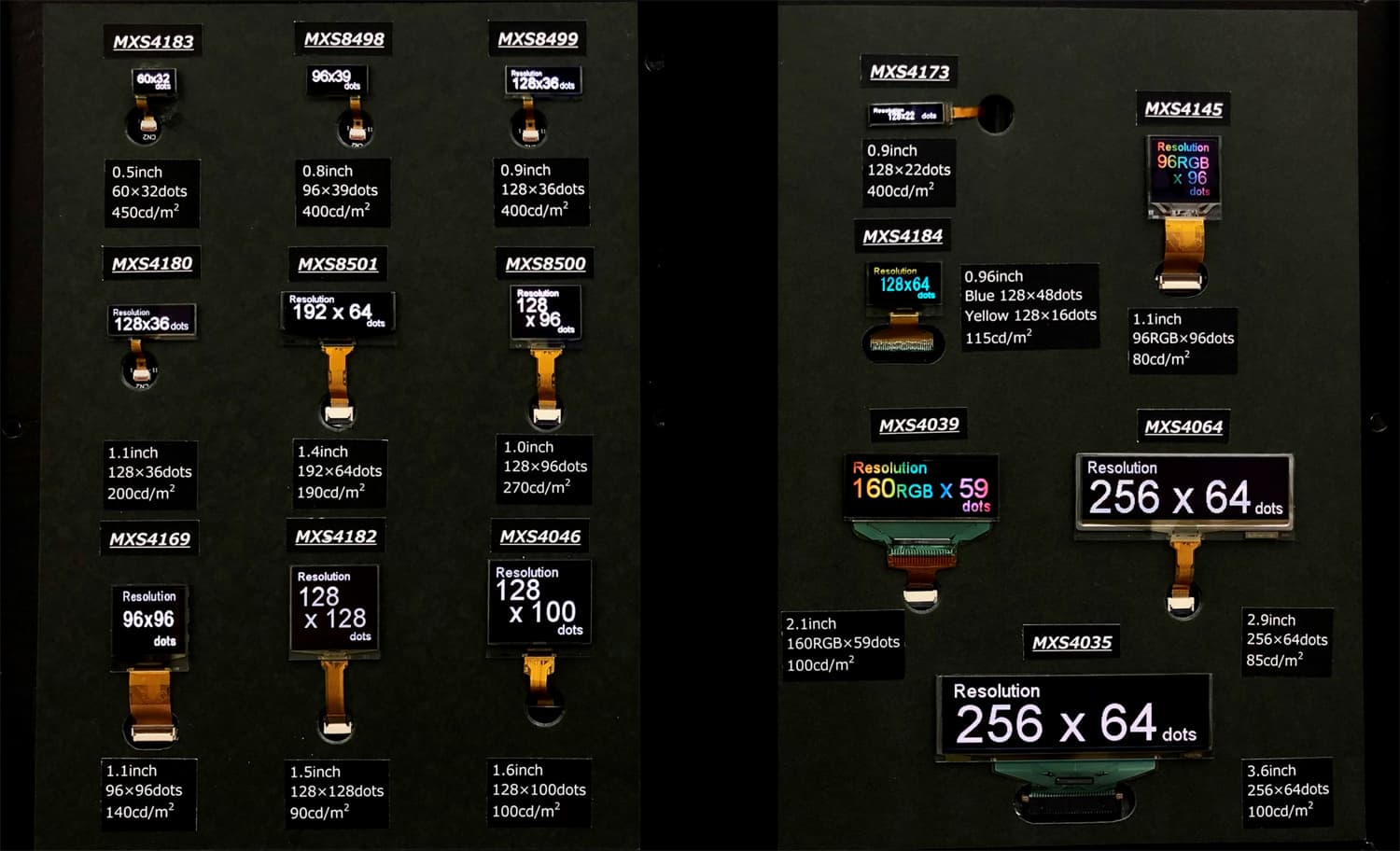

スタンダードモデルのデモボードのご紹介
お問い合わせ
ご関心のある機種やご要望をお聞かせ下さい。
CLOSE

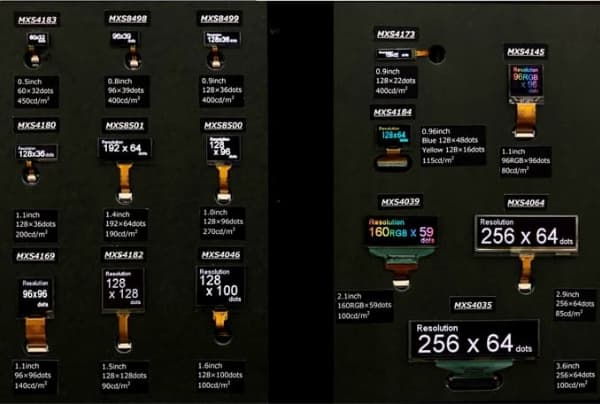

スタンダードモデル デモ機
初期投資を抑え、短い導入日程で
ご要求仕様にカスタマイズします
量産実績のある標準品をベースにお客様の用途に合わせたカスタマイズが可能です。
ご要求の仕様を「少額な開発費」、「短い導入日程」で実現します。

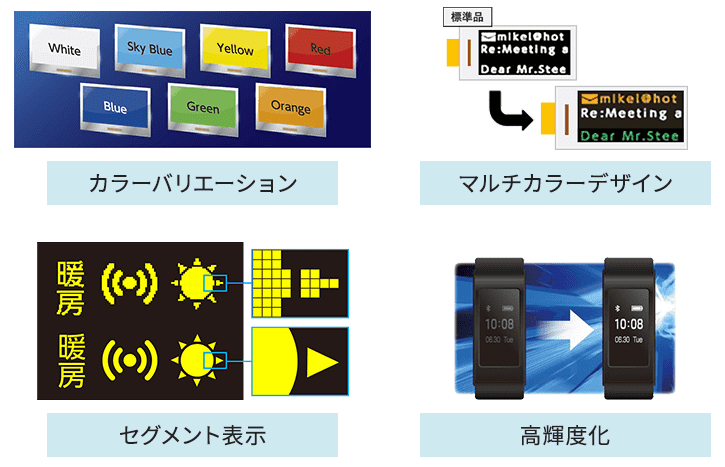

4種類のセミカスタマイズ
CLOSE

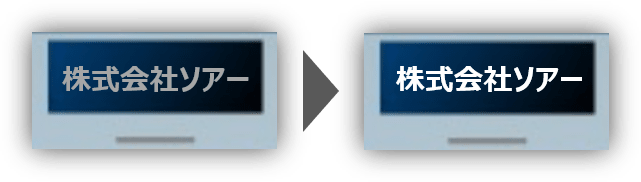

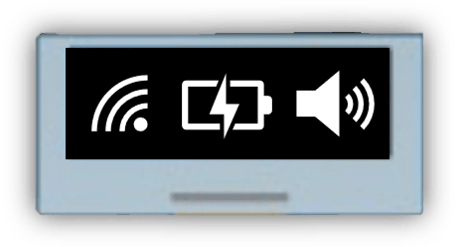

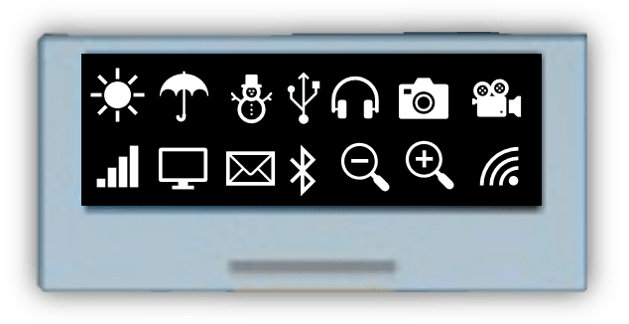

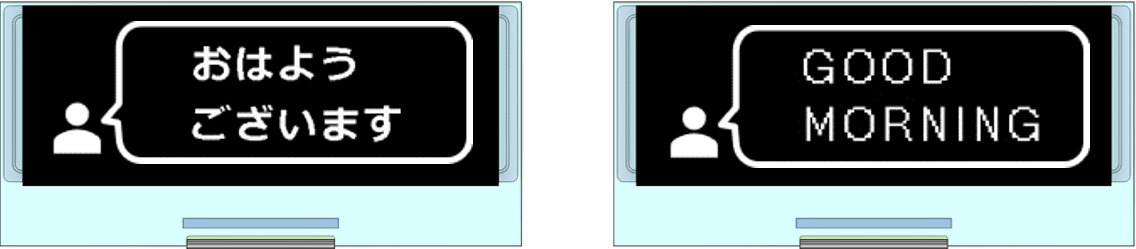

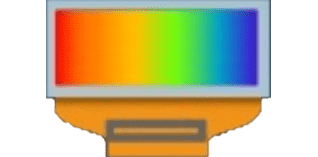

表示サイズやドット数など、ご要求通りに実現
サイズや解像度の他、温度範囲などのカスタマイズも可能です。
主な項目 | 仕様例(参考値) | |
---|---|---|
ドットマトリクス方式 | セグメント方式 | |
表示方式 |
ドット表示により、自由に情報や画像を表現 |
固定デザインを滑らかに表現 |

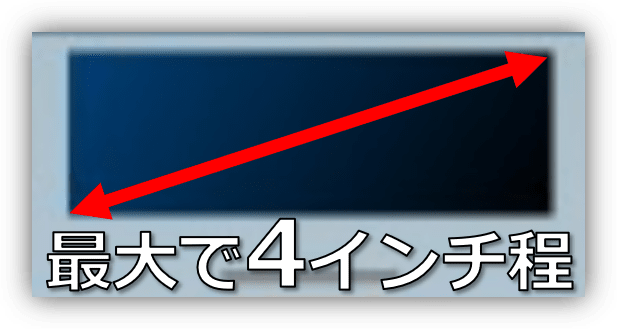

表示サイズ |
最大で対角4インチ程度 |
セグメントデザインに応じて |

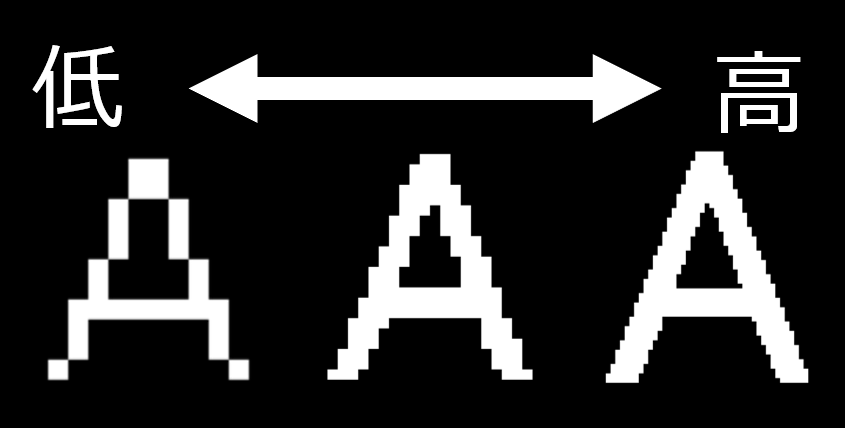

ドット数(解像度) |
単色 :~480 x 160 など |
最大 320個 |

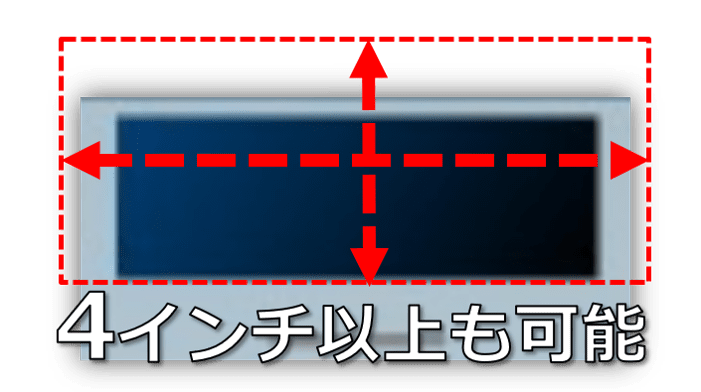

※ ドライバーIC複数個使用及びカスタムICによる 解像度・セグメント数拡大が可能ですので、お問い合わせください |
||

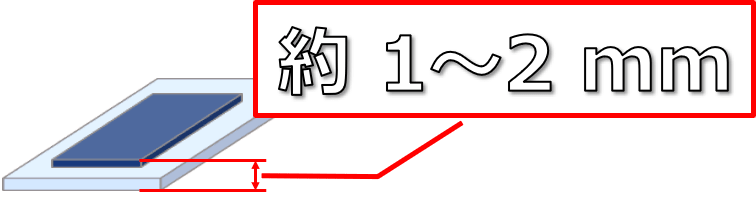

厚み |
1 mm以下~2 mm程度
※ 約0.2 mmの『超薄型OLED』のご提案も可能ですので、お問い合わせください。 |
|

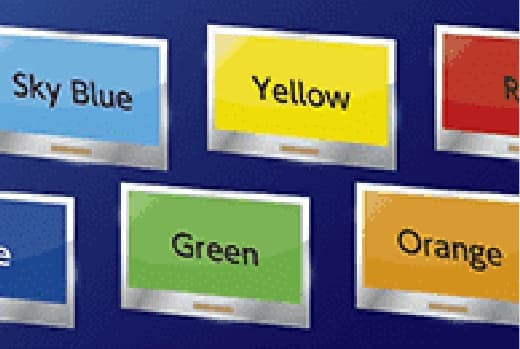

カラー |

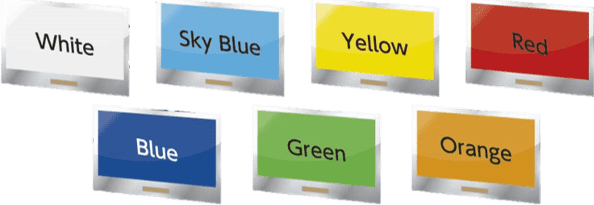

単色(赤、橙、黄、緑、青、白など)、マルチカラー、フルカラー |
|

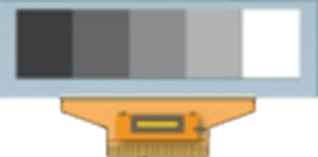

階調 |
単色:2~16、カラー:~262K |
|
輝度 |
ご要望に応じてご提案
|
|
寿命 |
輝度寿命や保管寿命について、ご要望に応じてご提案 |
|
FPC |
テープ類の貼り付け、電子部品の実装、 |
|
IC実装形態 |
COG(チップオングラス)、COF(チップオンフィルム)、TCP(テープキャリアパッケージ) |
|
高信頼性設計 |
高湿耐性など、ご要望に応じてご提案 |
|

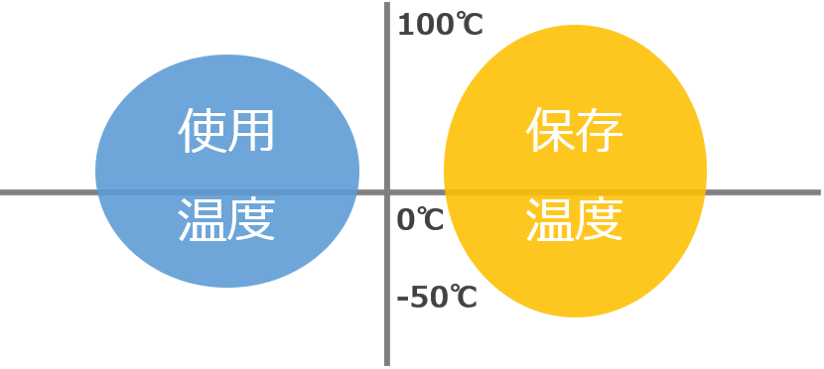

温度範囲 |
使用温度:-20~+70 度, -30~+75 度, -40~+85 度 など
保存温度:-30~+80 度, -40~+85 度 など |
※各仕様の例を記載しております。ご要望を伺い、ディスプレイモジュールとして仕様をご提案いたします。
※パッシブ型OLEDはTFT基板が必要ない分、初期投資費用が安く抑えられます。
CLOSE
最先端OLED技術を駆使した
ディスプレイ
マルチカラーと高い透明性を実現した

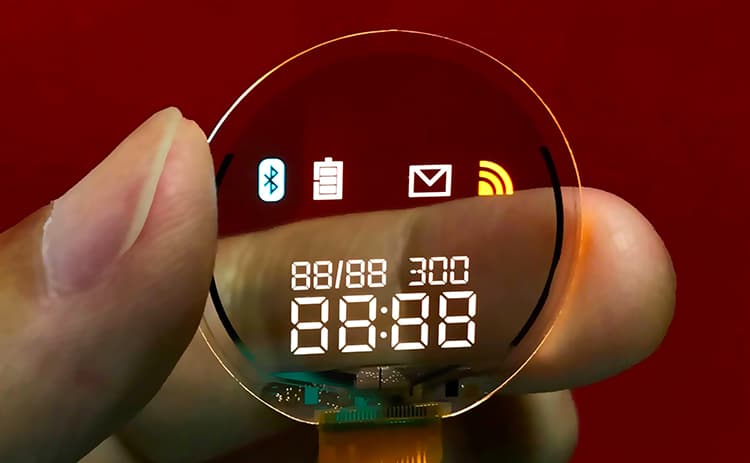

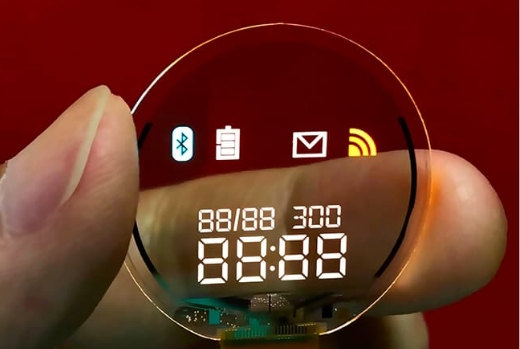

透過型OLEDディスプレイ
OLEDだからできる鮮やかなマルチカラー表示。
点灯時も非点灯時も、高い透明性で背景をクリアに視認できます。
CLOSE
PM-OLED業界最薄の

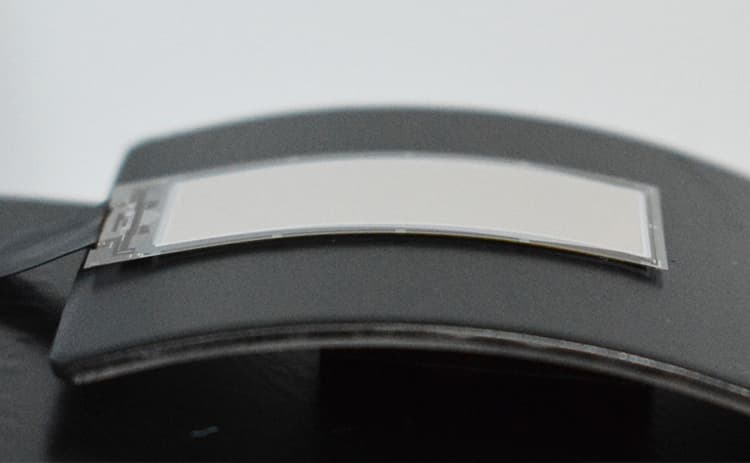

超薄型OLEDディスプレイ
お客様製品の省スペース化に貢献する超薄型OLEDディスプレイ。
曲がることでお客様筐体意匠にフィットして情報表示。
膜封止によるガラス一枚構造で、高信頼性も実現。
CLOSE
タッチセンサー機能を内蔵した インセル型タッチパネルOLEDディスプレイ
タッチパネル専用の基板やICなどが不要となり、部品点数の削減と省スペース化を実現。
タッチパネルの配線や光学接着剤がないことで、優れた表示品位を維持します。
CLOSE

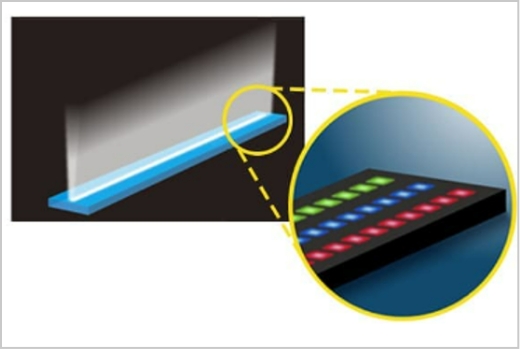

4辺狭額縁OLEDディスプレイ
高精度部材の採用とパネル製造技術の高度化により、外周4辺全ての狭額縁化を実現。
狭いスペースでの情報表示や複数個のタイリングなど、製品のデザイン性・機能性向上に貢献します。
CLOSE
ご要望形状を実現する
特殊形状OLEDディスプレイ
OLED表示のキレイさをお手元で
OLEDディスプレイの搭載イメージを実際にご覧いただけるデモ機をご紹介します。
デモ機についてのご質問や、デモ機をご覧になりたい場合はお気軽にお問い合わせください。
CLOSE

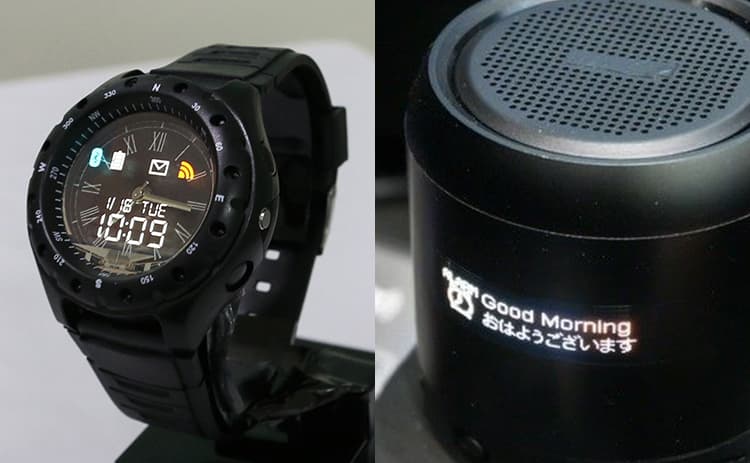

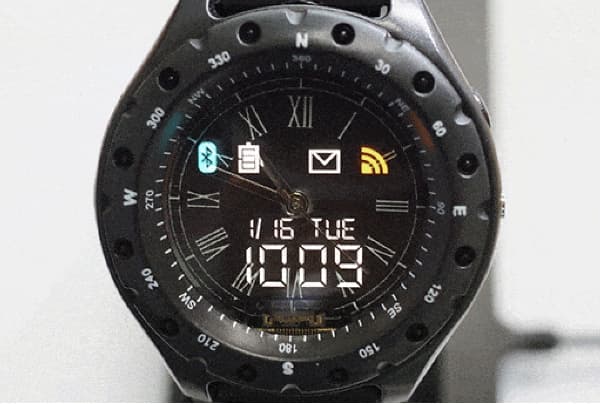

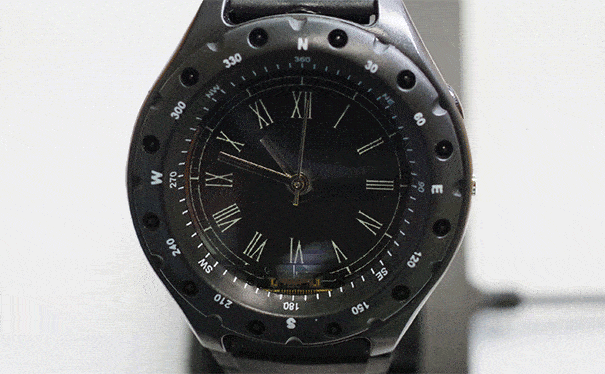

時計型デモ機
(透過型OLEDディスプレイ搭載)
アナログ時計の文字盤の手前に透過型OLEDディスプレイを配置。
必要な情報を背景に重ねて表示します。
項目 | 単位 | 主要仕様 |
---|---|---|
透過率 | % | 75 |
解像度 | - | 109 セグメント |
透過エリア | mm | Φ25.6 |
発光色 | - | 白 / 青 / オレンジ |
【非点灯時】
文字盤をクリアに視認
高い透過性で、背景の視認性を阻害しません
【点灯時】
OLEDだからできるマルチカラー表示
クリアなマルチカラーが表現力を豊かにします
デモ機についてのご質問や、デモ機をご覧になりたい場合はお気軽にお問い合わせください。

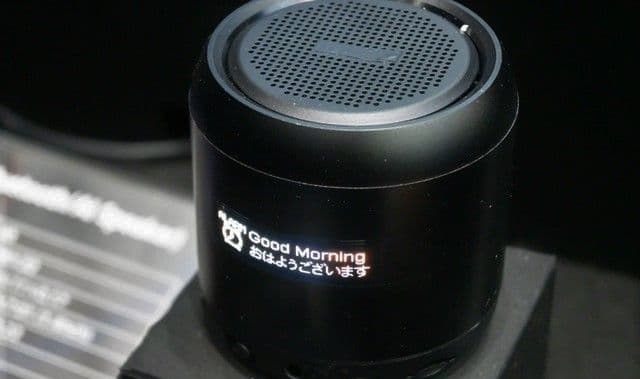

スマートスピーカー型デモ機
(超薄型OLEDディスプレイ搭載)
円柱状のスマートスピーカーに超薄型OLEDディスプレイを湾曲させて搭載。
お客様筐体意匠にフィットして情報表示します。
項目 | 単位 | 主要仕様 |
---|---|---|
曲率半径 | mm | 40 |
解像度 | - | 128 x 32 |
ディスプレイサイズ | mm | 35.04 x 7.01 (1.4 inch) |
発光色 | - | 白 |
薄型化されたガラスが湾曲を可能にし、
製品意匠に合わせた情報表示を実現します。
デモ機についてのご質問や、デモ機をご覧になりたい場合はお気軽にお問い合わせください。
自発光・面発光の特徴を活かした
特殊光源OLED
OLEDデバイスの利点と「当社の光学技術」を組合せ、
特殊用途向けの“薄型”・“面発光”・“透明”な光源ユニットをご提案します。
CLOSE
特殊光源OLED 搭載事例のご紹介

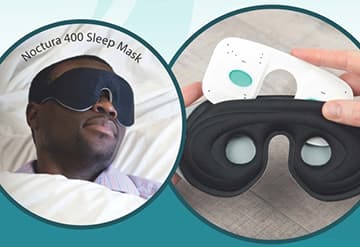

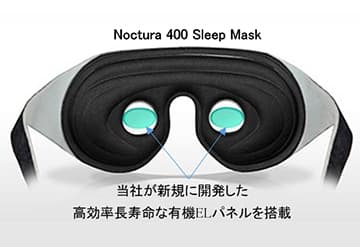

治療機器向け光源パネルの採用事例
OLEDの特徴である “面発光” と、当社が開発した “高効率かつ長寿命な発光材料” を
融合した光源用パネルが治療機器向けとして採用されました。
東北パイオニア株式会社 米沢事業所時の報道資料(2020年10月13日発表)
「東北パイオニア、PolyPhotonix社の糖尿病網膜症治療スリープマスク向けの有機ELパネル供給に合意」
<当社が誇るOLED開発技術>
◪ 長寿命 を実現する
材料開発技術
◪ 高効率 な発光へ導く
光学設計技術
◪ 低電圧駆動 を可能とする
素子設計技術
当社では、お客様の用途に合わせた光源パネルを開発・設計致します。お気軽にご相談下さい。
CLOSE
OLEDの特徴について
OLED(有機EL) についてご紹介します。
CLOSE
OLEDの優れた特徴
OLEDならではの「自発光」「薄膜構造」が生み出す特徴でお客様の製品の魅力をアップし、
エンドユーザーの方にメリットをご提供します。
他の表示デバイスにはないOLEDの優位性は、こちらからご覧ください。
CLOSE
PMOLEDとAMOLEDの2タイプ
OLEDには PMOLED(パッシブマトリックス型)と AMOLED(アクティブマトリックス型)があります。
それぞれの特徴をご紹介します。
弊社はPMOLEDの量産化に世界で初めて成功した老舗メーカーです。
PMOLEDのことならお任せください。
株式会社ソアーのOLEDは PMOLED

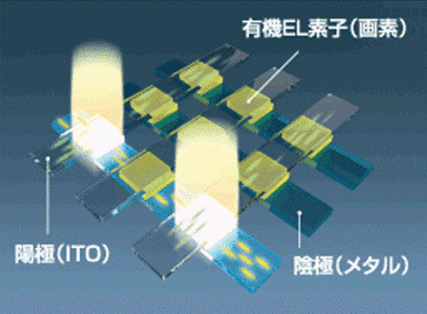

PMOLED(パッシブマトリックス型)
格子状の電極に有機EL素子(画素)を形成し、
外付けのドライバーICで駆動。
AMOLEDと比較すると…
・低コスト(初期費用も含む)
・短納期、デザインを変更しやすい
・高解像度化、表示サイズに制限がある

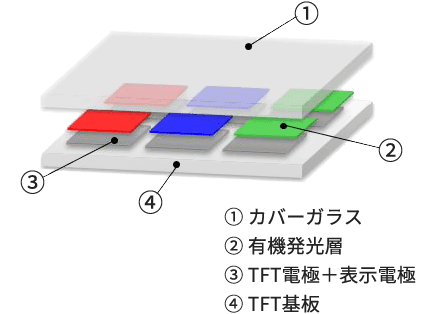

AMOLED(アクティブマトリックス型)
TFT基板上に有機EL素子(画素)を形成し、
TFTで駆動。
PMOLEDと比較すると…
・高コスト(初期費用も含む)
・納期に時間を要する
・高解像度化、大画面化が可能
CLOSE

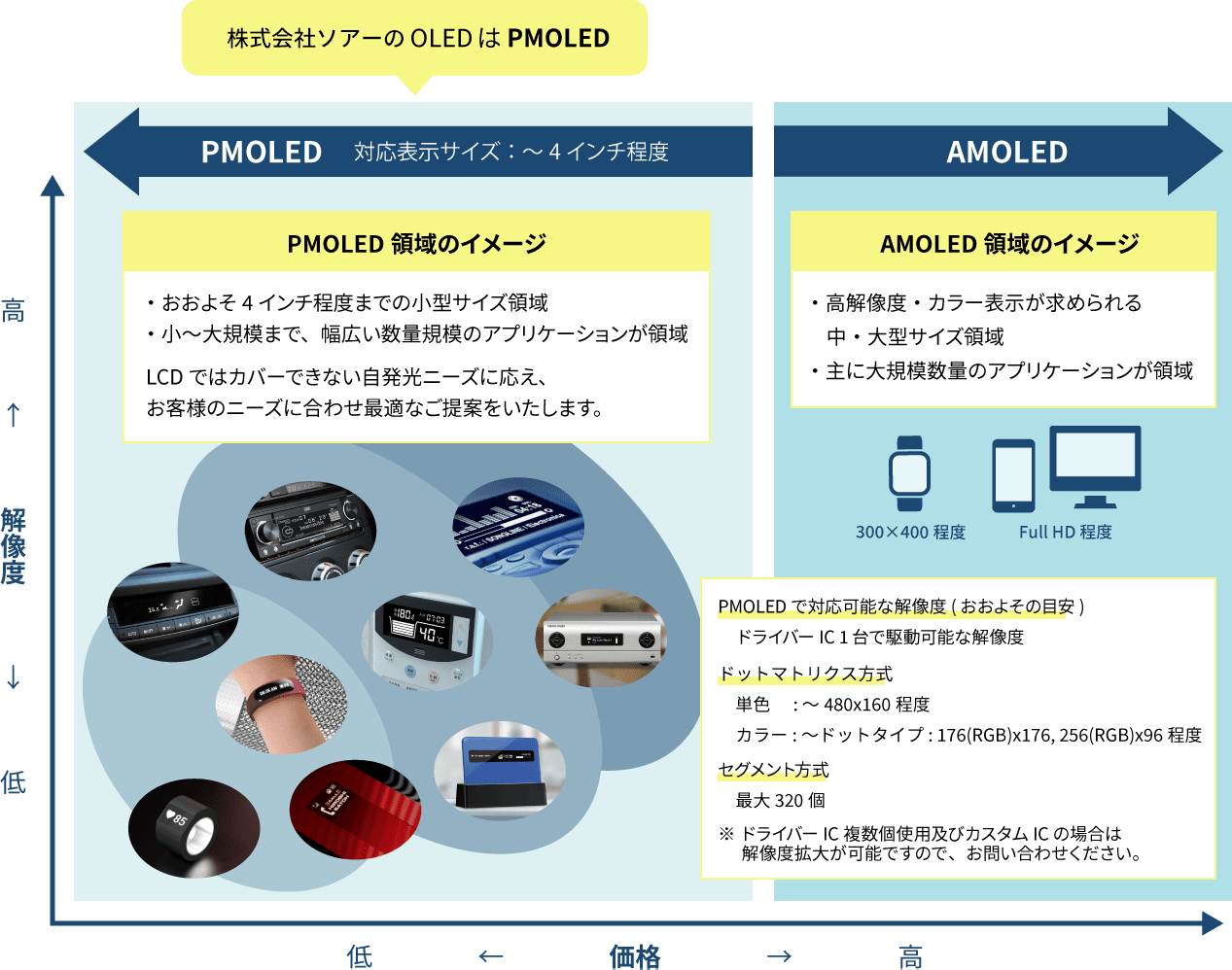

PMOLEDとAMOLEDについて(対象領域のイメージ)
PMOLEDとAMOLEDが対象とするアプリケーションの領域をご紹介します。
小型サイズ領域なら、弊社にお任せください。
CLOSE
お客様の成功体験づくりを支援
OLEDの特徴+株式会社ソアーのOLED技術で、カスタマーサクセスを実践しています。
お客様に寄り添ったものづくりを心がけています。お気軽にご相談ください。
世界初のOLED量産に成功した実績と技術をご紹介します。
CLOSE

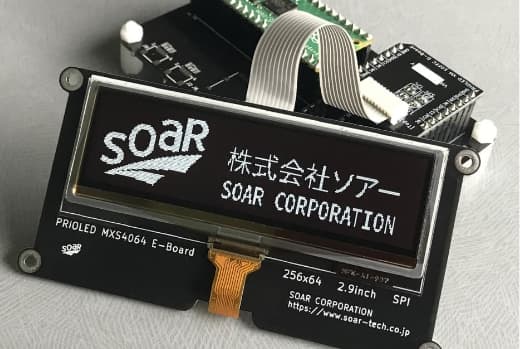

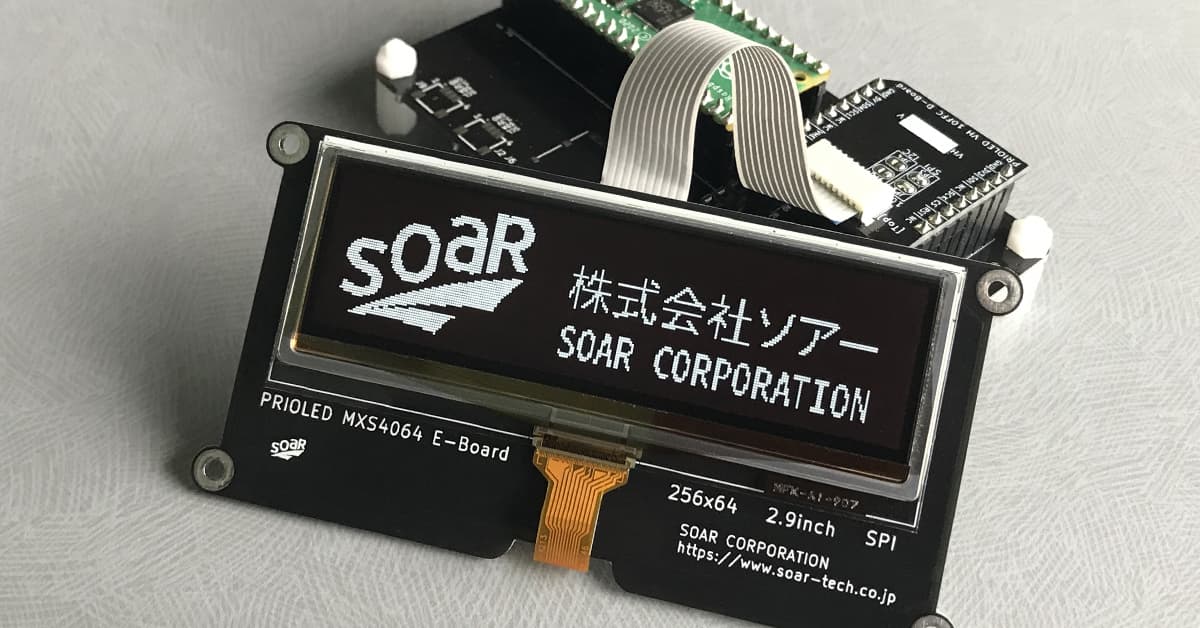

複数のプラットフォームに対応した
評価キット
「製品にOLEDディスプレイを組み込みたいが、動かし方が分からない…」
「まずは試しにOLEDを使ってみたいが、評価用の基板を準備する時間がない…」
そんな組み込み機器開発者のお悩みを解決する、評価キットを販売しております。
- Arduinoをはじめとした複数のプラットフォームに
対応しております。 - ピンヘッダ/ソケットを実装済みのため、
はんだ付け不要でご使用いただけます。 - OLEDを製品モックに組み込んでの社内プレゼン、
お客様へのご提案にもご使用いただけます。
CLOSE
株式会社ソアー OLED事業の歴史と実績
こんな製品にもOLED
OLED搭載のご提案と応用例をご紹介します。
搭載提案 体温計
感染症対策で毎日の検温が当たり前に。
暮らしに寄り添う体温計はいかがですか?
搭載提案 スマートスピーカー
おうち時間を充実させるアイテムに、
“曲がる”、“触れる”
OLEDディスプレイを。
搭載提案 望遠鏡
透明なOLEDディスプレイで、
天体観測をグレードアップしてみませんか?
搭載提案 望遠鏡
透明なOLEDディスプレイで、
天体観測をグレードアップしてみませんか?
搭載提案 電動アシスト自転車
広視野角の見やすいディスプレイが、
さらに快適な走行をサポートします。
搭載提案 電動アシスト自転車
広視野角の見やすいディスプレイが、
さらに快適な走行をサポートします。

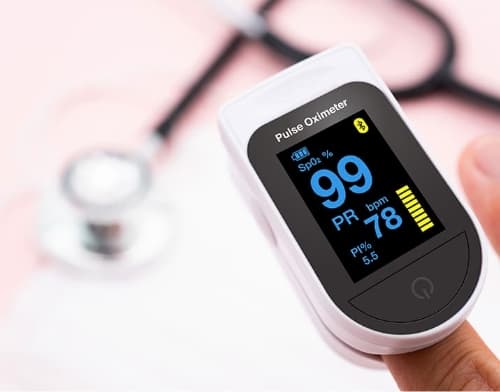

応用例 パルスオキシメーター
医療・介護の現場で広く利用されている
機器への応用例をご紹介いたします。
応用例 パルスオキシメーター
医療・介護の現場で広く利用されている
機器への応用例をご紹介いたします。
応用例 デジタル工具
薄暗い場所でも、斜めから見ても、
くっきり見えるOLEDを搭載してみませんか?
応用例 デジタル工具
薄暗い場所でも、斜めから見ても、
くっきり見えるOLEDを搭載してみませんか?
株式会社ソアーのOLEDは、さまざまな業界の多様な製品カテゴリーで採用されています。
CLOSE
OLED表示のキレイさをお手元で
OLEDディスプレイの搭載イメージを実際にご覧いただけるデモ機をご紹介します。
デモ機についてのご質問や、デモ機をご覧になりたい場合はお気軽にお問い合わせください。
OLED搭載 と ものづくりサポート
有機ELディスプレイの搭載をご検討中の皆さまへ
有機ELディスプレイの設計ノウハウと、ODM/EMSで培った“ものづくり力”を結集し、ディスプレイの表示品位を考慮した最適な機構設計をご提案いたします。周辺部品も含めた完成品までの一貫生産のメリットをご紹介します。
(2分35秒)
ものづくりソリューション(ODM/EMS)の詳細について、こちらから展示ブースをご覧いただけます。
ものづくりソリューション(ODM/EMS)
オンライン展示会はこちら
CLOSE
デザイナーが描くOLED活用のカタチ
有機ELの可能性の広がりを、
デザイナー視点で創造したアイディアです。
未来を見据えた、有機ELの新たな利用領域の
提案をご覧ください。
CLOSE
デザイナーが描くOLED活用のカタチ
OLED Design Proposal
既存のミラーに情報表示を付与
貼り付けるだけでスマートミラー化
ミラーそのものを交換しなくても、既存のミラーに張り付けるだけでスマートミラー化できる
CLOSE
デザイナーが描くOLED活用のカタチ
デザイナーが描くOLED活用のカタチ
OLED Design Proposal
ハンドルへの表示
運転状態を表示
視線移動が少ないステアリング上部に、OLEDで状態表示
手動運転と自動運転の切り替えなどをスムーズにサポート
CLOSE
デザイナーが描くOLED活用のカタチ
OLED Design Proposal
助手席/後席に快適な表示と操作
操作対象の近くに表示・操作系を
レイアウト
エアコンの風量・温度設定情報を吹き出し口の近くに表示
内部構造を複雑にすることなく、表示・操作ディバイスを構成
室内のすべての席に快適な表示と操作
インテリアの質感や佇まいに影響させることなく表示・
操作を組み込み、手元で快適に操作
CLOSE
デザイナーが描くOLED活用のカタチ
OLED Design Proposal
ノブへの表示
マルチコントローラー
フルドットマトリクスのOLEDで、直感的な操作をサポートノブ1つで様々な操作が可能
アニメーション表示
操作の楽しさや先進性を演出
CLOSE
デザイナーが描くOLED活用のカタチ
OLED Design Proposal
OLEDをシェアカーの認証に利用
利用者/契約内容に応じたQRコードパターンの表示
契約車両の利用認証に、QRコードを利用することを想定。車両にラミネートしたOLEDディスプレイに、固有のQRパターンを表示。利用者はスマートフォンのカメラを介し利用認証を行う。
セキュリティの向上
電子制御のQRコードにより偽造の可能性が低く、セキュリテイの向上が見込めることに期待。
CLOSE
デザイナーが描くOLED活用のカタチ
OLED Design Proposal
スマートリングへの表示
情報を身に着ける
指輪型のデバイスに、狭額縁タイプのOLEDを搭載
情報表示だけでなく、ジェスチャー操作のガイド表示にも
さりげない情報表示
最小限の表示で、必要な時にさっと確認できる
CLOSE
デザイナーが描くOLED活用のカタチ
OLED Design Proposal
お皿への表示
料理名を表示
肉の部位名等を表示することで、安心感と信頼のもと、
食事を楽しんでもらう
成分、温度などを表示
アレルギーや火傷を防ぎ、安全に食事を味わえる
料理に合わせた演出を表示
特別な食事でのひと時を盛り上げる
CLOSE
デザイナーが描くOLED活用のカタチ
OLED Design Proposal

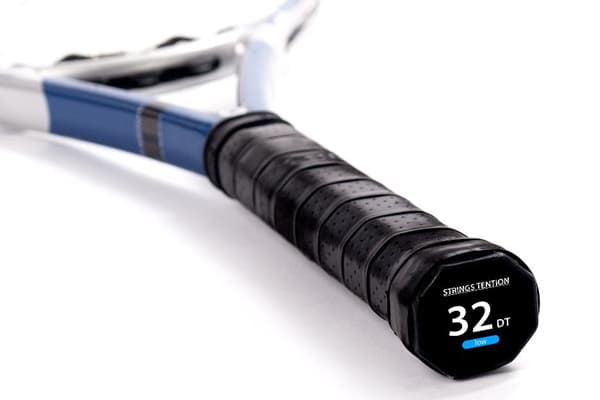

テニスラケットグリップ部分への表示
ガットのテンションを表示
日々変化するダイナミックテンション値を表示し、
ガット張替えのタイミングを把握できる
スイングスピードを表示
ショットが決まった際のスピードを記録し、
試合や練習の中でより成長できるようになる
発汗量、体調を表示
自分の状態を把握でき、熱中症や体調不良による怪我を
未然に防げる
CLOSE
デザイナーが描くOLED活用のカタチ
OLED Design Proposal
マイクロモビリティへの利用
Eバイクのディスプレイ
貼りつけるように取り付けできるため、既存の自転車パーツの構造を大きく変更することなく、ディスプレイを埋め込み装着できる
CLOSE
デザイナーが描くOLED活用のカタチ
OLED Design Proposal
ショッピングカートへの表示
カート内の合計金額を表示
今どれぐらいの金額か分かり、計画的な買い物ができる
小型表示だからこその良さがある
タブレット等を取り付けるのに比べて省スペースかつ
低コストで導入が可能
